Asosiy dastur
Chastotani o'zgartirgich sekinlashganda va to'xtaganda, vosita ishlab chiqaruvchi holatda bo'ladi. Chastotani o'zgartiruvchining doimiy shinasi kuchlanishi ma'lum bir qiymatga ko'tarilganda, tormoz bloki avtomatik ravishda tormoz funktsiyasini ochadi (ya'ni tormoz qarshiligini ulaydi) va qarshilik orqali energiyani iste'mol qiladi. CDBR-F seriyali - qayta tiklanadigan energiya jarayonida vosita sekinlashishi uchun tormoz bloklarining roli, tormoz qarshiligi ko'rinishidagi energiya iste'moli, tormozlash ko'rsatkichiga chastota konvertori va inverterni tormozlash vaqtini qisqartirish .Oqim bilan barcha inverterga qo'llang. haddan tashqari qizib ketish lGBT buzilishi signalining chiqish funktsiyasi eng xavfsiz tormoz modullari hisoblanadi.
Mahsulot xususiyatlari
|
Tormozlanishni boshlash kuchlanishi (V) |
(380V ) DC630/660/690/730/760V (±10V) 5 sozlanishi, (690V) har qanday sozlanishi orasidagi DC{9}}V kuchlanish |
|
Maksimal histerezis xatosi |
taxminan 16V |
|
Sinxronizatsiya signali |
3 tadan ko'p bo'lmagan parallel mashinalar tavsiya etiladi |
|
Radiatorning haddan tashqari qizishidan himoya qilish Xato chiqishi |
harorat o'tkazgichi {0}} daraja RELAY kontakti 0,6A, 250VAC/2A, 30VDC (Ta, Tb, Tc) (ba'zi modellarda ishlamay chiqish nuqtasi fanining nosozliklari mavjud emas. |
|
Harorat |
fan ishlay boshlaganda modul harorati 45 darajadan oshadi (ba'zi mashinalar ventilyator bilan birga kelmaydi) |
|
Atrof-muhit harorati |
-10 daraja ~+40 daraja (muzlashsiz) |
|
Saqlash harorati |
-10 daraja ~+50 daraja |
|
Namlik |
90% RH (sovuqsiz) |
|
Tebranish |
10~20Gts da 1G, 20~50Gts da 0,2G |

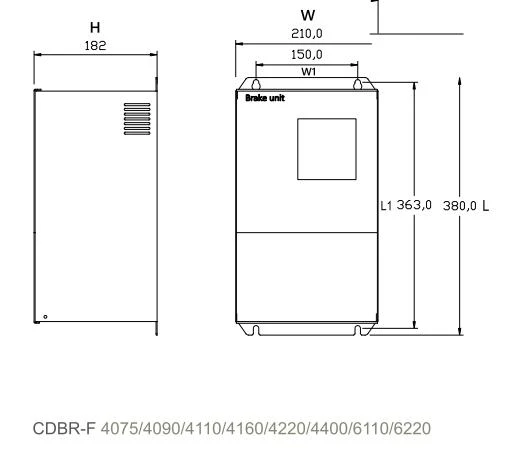

Diagramma
Turi spetsifikatsiyasi
|
Mahsulot turi |
Nominal oqim |
Crest oqimi |
Minimal qarshilik |
Hajmi (mm) |
Terminal |
||||
|
L |
W |
H |
L1 |
W1 |
|||||
|
CDBR-F4030 |
15A |
50A |
20Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
|
CDBR-F4045 |
25A |
75A |
13.6Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
|
CDBR-F4055 |
30A |
85A |
12Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
|
CDBR-F4075 |
30A |
85A |
12Ω |
240 |
85 |
153 |
228 |
55 |
M6 |
|
CDBR-F4090 |
40A |
120A |
10Ω |
260 |
125 |
140 |
248 |
80 |
M6 |
|
CDBR-F4110 |
50A |
150A |
6.8Ω |
380 |
210 |
182 |
363 |
150 |
M8 |
|
CDBR-F4160 |
70A |
200A |
5Ω |
380 |
210 |
182 |
363 |
150 |
M8 |
|
CDBR-F4220 |
85A |
300A |
3.3Ω |
380 |
210 |
182 |
363 |
150 |
M8 |
|
CDBR-F4400 |
150A |
450A |
2.5Ω |
380 |
210 |
182 |
363 |
150 |
M8 |
Afzalliklar
- Tormoz blokining ish sharoitlari qisqa muddatli ish bo'lgani uchun, ya'ni har safar yoqish vaqti juda qisqa bo'lsa, quvvatni yoqish vaqtida uning harorati ko'tarilishi harorat ko'tarilishi barqarorligidan ancha past bo'ladi, har safar intervalgacha vaqtdan keyin quvvat yoqilgan bo'lsa, intervalgacha vaqt ichida harorat atrof-muhit harorati bilan bir xil darajada tushishi uchun etarli bo'ladi, shuning uchun tormozlash qarshiligining quvvat darajasi sezilarli darajada kamayadi va narx ham kamayadi.
- IGBT tufayli faqat tormozlash vaqti ms-darajada Bundan tashqari, faqat bitta IGBT mavjud bo'lgani uchun, tormozlash vaqti milodiy darajasida, quvvat trubkasini yoqish va o'chirish indeksining vaqtinchalik ishlashi past va hatto quvvat trubkasini himoya qilish uchun o'chirish puls kuchlanishini kamaytirish uchun o'chirish vaqtini iloji boricha qisqaroq qilishni talab qiling.
- Boshqarish mexanizmi ham nisbatan sodda, amalga oshirish nisbatan oson.
Mahsulot sertifikati
Qadoqlash va tashish
