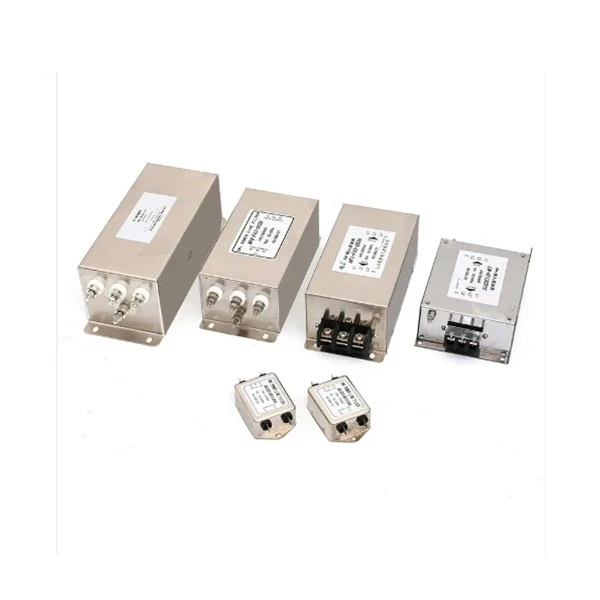

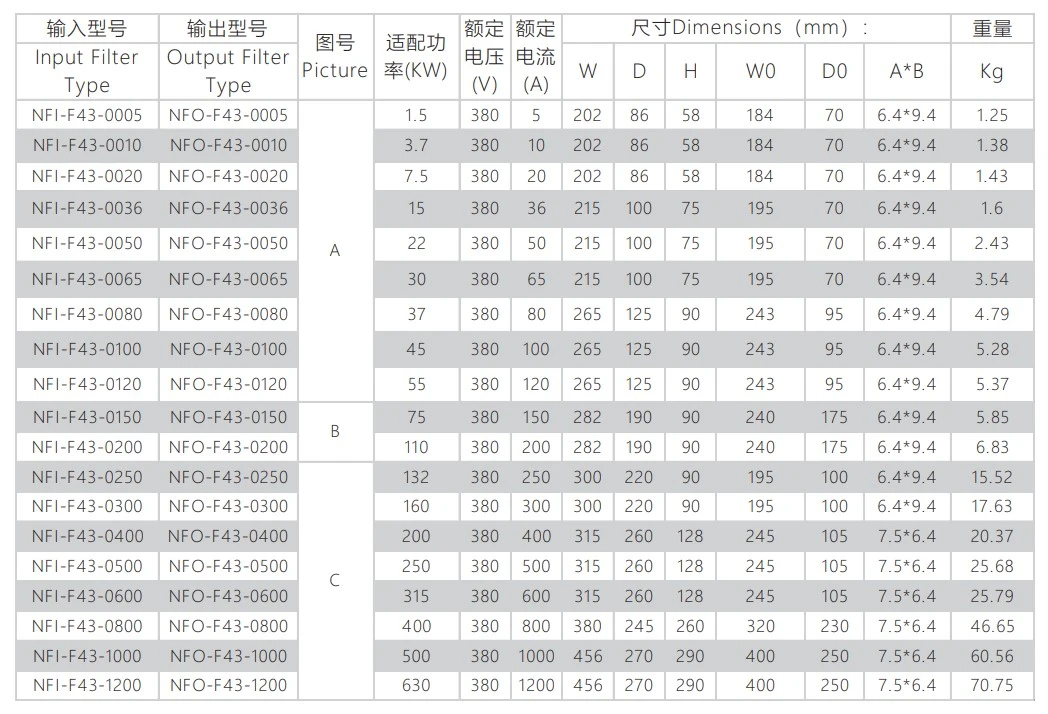

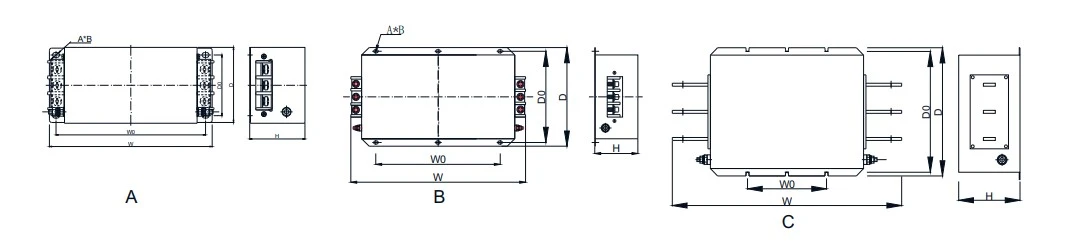

Passiv filtr

Passiv filtr - indüktans, sig'im va filtrlash pallasining konstruktsiyasi konstruktsiyasining qarshiligidan foydalanish, bir yoki bir nechta harmoniklarni filtrlash mumkin, eng keng tarqalgan va ishlatish uchun passiv filtr tuzilishi indüktans va sig'imdir. seriyali, asosiy harmonik bo'lishi mumkin (3, 5, 7) past empedansli bypassni tashkil qiladi.

Elektr energetikasi, neft konlari, po'lat, metallurgiya, ko'mir koni, neft-kimyo, kemasozlik, avtomobilsozlik, elektr temir yo'l, yangi energiya va boshqa sohalar

• Oddiy tuzilish
• Arzon
• Ishlashning yuqori ishonchliligi
• Pastroq operatsion xarajatlar

A. Ishlash printsipi:
Passiv filtrlar LC va boshqalar kabi passiv komponentlardan iborat bo'lib, ular mos keladigan chastotaning harmonik oqimlarini o'tkazish uchun ma'lum bir chastotada juda past empedansga ega bo'lish uchun mo'ljallangan va ularning xatti-harakatlari passiv harmonik oqimlarni aylanib o'tish kanallarini ta'minlashdan iborat;
Faol filtrlar quvvat elektron komponentlari va DSP va boshqalardan iborat bo'lib, ular quvvatni o'zgartirish moslamalari bo'lib, yuklarning harmonik oqimlarini aniqlaydi va mos keladigan kompensatsion oqimlarni faol ta'minlaydi va kompensatsiyalangan manba oqimlari deyarli sof sinusoidlar bo'lib, ularning xatti-harakatlari faoldir. joriy manba chiqishi.

B. Garmonik ishlov berish:
Passiv filtrlar faqat ma'lum chastota diapazonidagi harmoniklarni filtrlashi mumkin; ammo ular tizimdagi garmonik muammolarni to'liq hal qilishlari, korxonalarda elektr energiyasini iste'mol qilish jarayonida amaliy muammolarni hal qilishlari va milliy elektr energetikasi standartlariga javob berishi mumkin;
Faol filtrlar ma'lum miqdordagi harmoniklarni dinamik ravishda filtrlashi mumkin.

C. Empedans effektlari:
Passiv filtrlarga tizim empedansi jiddiy ta'sir ko'rsatadi va harmonik kuchaytirish va rezonans xavfi mavjud; Faol filtrlar ta'sir qilmaydi.

D. Chastota effektlari:
Passiv filtrlar rezonans nuqtalarini o'zgartirdi va unchalik samarali emas; Faol filtrlar ta'sir qilmaydi.

E. Uskunalar narxi:
Passiv filtrlar pastroq; Faol filtrlar juda yuqori.

F. Ilovalarni taqqoslash:
1. Faol filtrlash quvvati bitta to'plam uchun 100KVA dan oshmaydi, passiv filtrlashda esa bunday cheklov yo'q.
2. Faol filtrlash filtrlashni ta'minlashda reaktiv quvvat kompensatsiyasini ta'minlay olmaydi yoki kamdan-kam hollarda, chunki u quvvatni oladi; passiv filtrlash esa bir vaqtning o'zida reaktiv quvvat kompensatsiyasini ta'minlaydi.
3. Faol filtrlashning maksimal qo'llaniladigan tarmoq kuchlanishi 450V dan oshmaydi, past kuchlanishli passiv filtrlashning maksimal qo'llaniladigan tarmoq kuchlanishi esa 3000V ga yetishi mumkin.
4. Passiv filtr elektr energiyasi, neft konlari, po'lat, metallurgiya, ko'mir koni, neft-kimyo, kemasozlik, avtomobil, elektr temir, yangi energiya va boshqa sohalarda narx afzalligi va apparat cheklovlari yo'qligi sababli keng qo'llaniladi; Telekommunikatsiya, shifoxonalar va boshqalar uchun qo'llanilishi mumkin bo'lgan echib bo'lmaydigan apparat muammolari tufayli faol filtrni katta sig'imli holatlarda ishlatib bo'lmaydi, bu erda quvvat iste'moli kichikroq va garmonik chastotasi yuqori, bu passiv filtrdan ustundir.
